一．溶解氧傳感器工作原理

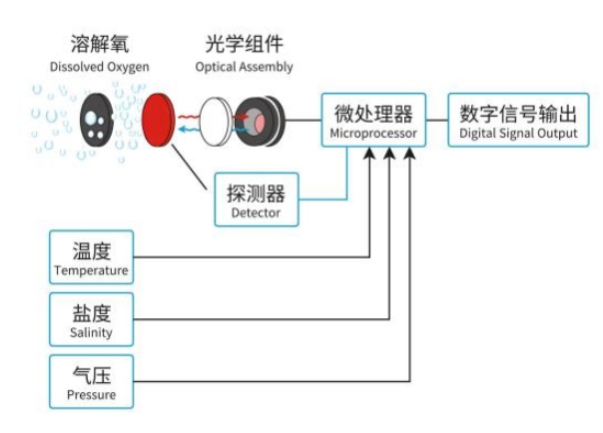

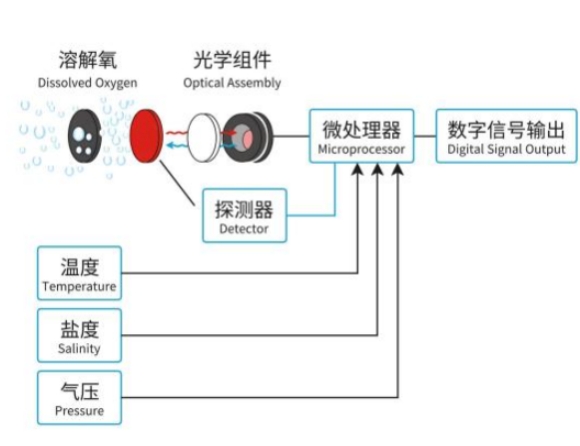

熒光法溶解氧傳感器是基于物理學中特定物質對激發熒光的猝滅原理設計而成。當激發光照射在熒光膜頭表面的熒光物質上，熒光物質受到激發，發出熒光，熒光的熄滅時間受熒光膜頭表面氧分子濃度的影響?？梢酝ㄟ^檢測熒光的發光壽命，從而計算出氧分子的濃度，經過溫度、氣壓以及鹽度補償輸出最終值。

光學溶解氧優勢：

無需電解液，電極不存在極化問題

無氧氣消耗，不受流速影響自動溫度補償

不受硫化物等化學物質影響反應速度快、精度高

二．溶解氧傳感器技術參數

三．尺寸/安裝

1.尺寸圖

2.接線圖

線纜為5芯屏蔽線：

G紅色線—電源線(12-24V)

藍色線—地線(GND)

黃色線—485A綠色線—485B

3.安裝

傳感器應浸入液面以下固定安裝，安裝和使用時應避免用異物刮蹭熒光膜表面，熒光膜表面避免沉淀物附著。

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。接線處應做防水處理。

四．維護和保養

1.維護日程

2.保養方法

1)傳感器外表面：用清水沖洗傳感器的外表面，如果仍有污垢殘留，請用濕潤的軟布進行擦拭，對于一些頑固的污垢，可以在水中加入一些家用洗滌液來清洗。

2)熒光膜頭表面：如果熒光膜頭表面存在污垢，請用清水沖洗或用軟布輕輕擦拭。清潔時注意力度避免造成測量區域劃傷而影響測量精度。

3)傳感器校準可通過上位機軟件校準，也可以通過自已通過RS-485發送MODBUS指令自行校準。

3.傳感器校準

3.1零點校準

將95mL的水加入5g亞硫酸鈉并攪拌均勻，將傳感器放入該溶液中，待3分鐘數值穩定后，按照通信指令進行零點校準。

3.2斜率校準

將傳感器放在空氣飽和水中，待3分鐘左右數值穩定后進行斜率校準，按照通信指令進行零點校準。

4.注意事項

避免熒光膜的內表面被陽光或強光照射不要用手及尖銳物體觸摸熒光膜

在使用時避免熒光膜表面附著氣泡
